2013年5月14日時代中基售后工程師經長沙趕赴四川省江油市，到達武都電站現場。

武都水電站概況：攔河為壩，總庫容量5.72億立方，大壩高120m，裝機3臺，容量為15萬千瓦，年發電量6.244億萬千瓦。

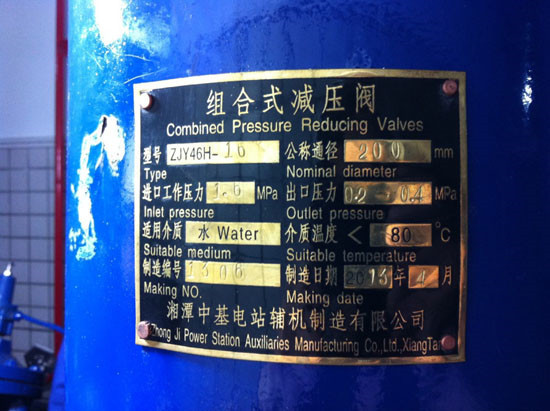

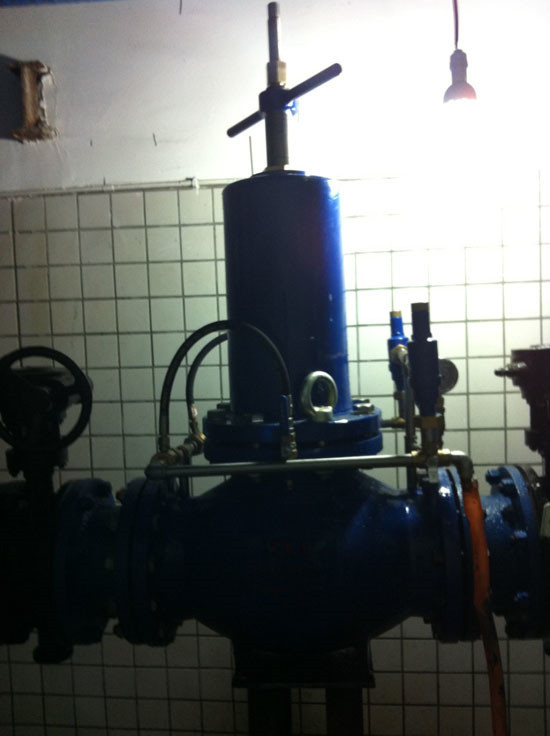

本次調試設備型號為武都電站3#機組技術供水系統上的ZJY46H活塞式減壓閥（DN200-16C）。

武都電站技術供水系統概況：管道流量為420m3/h，減壓閥安裝高程為565m，尾水高程為573m，設備前后壓力P1=0.6Mpa、 P2=0.4Mpa，節流錐開啟高度為72.5-60=12.5mm。

時代中基售后工程師在當天對3#機組的技術供水系統減壓閥的調試，具體調試步驟為：因?yàn)槲涠茧娬救_(tái)機組由總管連接，將3#機組減壓閥出口端閘閥開啟約為二分之一高度，使機組冷卻用水回流到減壓閥，開始針對減壓閥進行調試。

打開減壓閥反饋系統上的排污閥，排出閥內空氣，關閉排污閥，松開壓力導管下方的排氣螺母，排出壓力調節腔的壓力，關閉排氣螺母，打開減壓閥閥前的閘閥，減壓閥充水，壓力調節腔的壓力推動活塞克服主彈簧壓力向上運動，使安全拉桿上升。由于出口壓力P2值下降，將調節螺桿向下壓五圈，出口壓力P2值上升，整定出口壓力P2值，全開減壓閥閥后的閘閥，出口壓力穩定。

在一臺減壓閥供兩臺機組的冷卻水時，出口壓力P2值出現下降。經計算分析，武都電站單機所需要的流量是420m3/h，當一臺減壓閥供兩臺機組的時候，需要達到840m3/h的流量。這個流量對于DN200的管徑而言管道流速超過8m/s，因此在武都電站難以實現一供二的聯絡運行。

在調試完成后，時代中基的售后工程師向電站方運行維護人員詳細介紹了ZJY46H活塞式減壓閥的構件組成及工作原理，并針對電站方技術人員所提出的問題一一進行了解答。

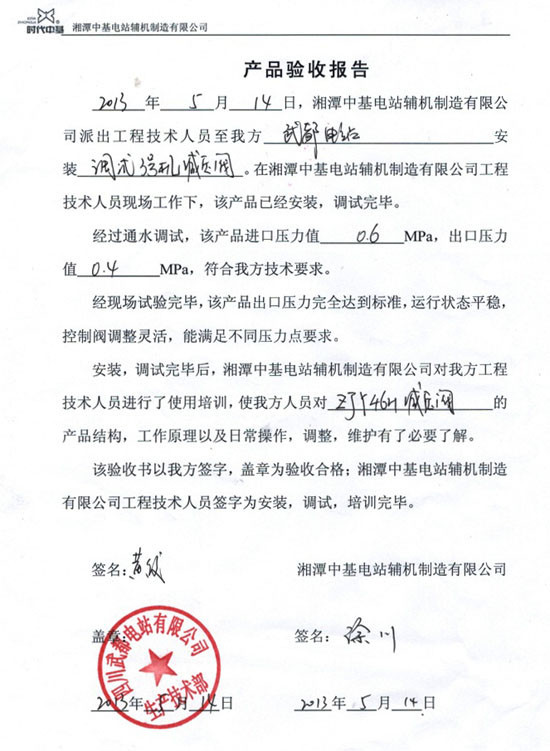

業主評價：通過調試試驗，3號機ZJY46H-16減壓閥工作正常，運行良好！
